Podłączenie włącznika światła polega na przerwaniu przewodu fazowego (L), a nie neutralnego (N). Przed rozpoczęciem pracy wyłącz właściwy obwód w rozdzielnicy i sprawdź próbnikiem napięcia, czy w puszce nie ma prądu.
Czego potrzebujesz przed montażem?
Do wymiany standardowego, pojedynczego włącznika przygotuj narzędzia potrzebne do demontażu, przygotowania przewodów i ustawienia mechanizmu w puszce:
- Śrubokręt płaski i krzyżowy.
- Próbnik napięcia lub dwubiegunowy tester napięcia.
- Nóż monterski albo ściągacz izolacji.
- Poziomica do ustawienia włącznika.
Wyłącz bezpiecznik odpowiedzialny za obwód oświetlenia. Samo zgaszenie lampy przełącznikiem nie wystarcza. Po odłączeniu zasilania oddziel przewody w puszce i sprawdź testerem brak napięcia. Jeśli nie potrafisz jednoznacznie ustalić, który bezpiecznik odłącza obwód, nie rozpoczynaj pracy.
Próbnik napięcia służy do weryfikacji, ale nie zastępuje wyłączenia zasilania w rozdzielnicy.
Jak rozpoznać przewody w puszce?
W nowoczesnych instalacjach funkcję przewodu można wstępnie rozpoznać po kolorze izolacji. Kolor nie zastępuje jednak pomiaru, zwłaszcza w starej lub zmienianej instalacji.
| Oznaczenie | Kolor | Funkcja |
|---|---|---|
| L | Brązowy lub czarny | Przewód fazowy doprowadzający napięcie |
| N | Niebieski | Przewód neutralny, prowadzony do lampy poza włącznikiem |
| PE | Żółto-zielony | Przewód ochronny, połączony z elementami wymagającymi ochrony |
W standardowym obwodzie przewód fazowy zasilający trafia do zacisku oznaczonego L. Z drugiego zacisku włącznika wychodzi przewód fazowy do lampy, często oznaczany jako L1 albo symbolem strzałki. Przewody N i PE nie są przeprowadzane przez pojedynczy włącznik. Łączy się je w puszce za pomocą odpowiednich złączek, na przykład złączki WAGO.
Przerywanie fazy jest ważne dla bezpieczeństwa. Gdy włącznik rozłącza przewód neutralny, lampa może zgasnąć, ale jej elementy nadal mogą pozostawać pod napięciem względem ziemi. Przy wymianie oprawy lub źródła światła zwiększa to ryzyko porażenia.
Jak podłączyć włącznik światła krok po kroku?
Przed rozpoczęciem sprawdź instrukcję konkretnego modelu. Układ zacisków może różnić się między producentami, ale oznaczenia na mechanizmie wskazują, gdzie podłączyć przewód fazowy i przewód wychodzący do lampy.
- Zdemontuj stary włącznik – podważ klawisz, zdejmij ramkę i odkręć śruby mocujące mechanizm w puszce. Następnie wysuń go ostrożnie, nie szarpiąc przewodów.
- Sprawdź przewody – po wyłączeniu bezpiecznika ponownie potwierdź brak napięcia. Jeśli wymieniasz stary włącznik, zapamiętaj lub oznacz przewód zasilający oraz przewód prowadzący do lampy.
- Przygotuj końcówki – usuń uszkodzone fragmenty izolacji i odsłoń tylko tyle żyły, ile wymaga zacisk. Miedź nie powinna wystawać poza obudowę mechanizmu.
- Podłącz fazę – przewód fazowy zasilający umieść w zacisku L. Przewód fazowy wychodzący do lampy podłącz do zacisku wyjściowego, zwykle oznaczonego L1, 1 albo symbolem strzałki.
- Połącz przewody N i PE – jeśli znajdują się w puszce, pozostaw je poza mechanizmem włącznika i połącz odpowiednio w złączkach. Nie wkładaj przewodu neutralnego do zacisku L.
- Dokręć zaciski – przewód nie może wysuwać się pod lekkim pociągnięciem. Zbyt luźne połączenie może powodować grzanie, iskrzenie lub przerywanie światła.
- Umieść mechanizm w puszce – ułóż przewody tak, aby nie były ostro zagięte, przykręć włącznik i wypoziomuj go przed ostatecznym dokręceniem.
- Załóż ramkę i klawisz – elementy powinny wejść bez używania nadmiernej siły. Dopiero po zamknięciu obudowy włącz zasilanie i sprawdź działanie.
Włącznik podwójny
Włącznik świecznikowy steruje dwoma grupami oświetlenia. Przewód fazowy zasilający trafia do wspólnego zacisku, a dwa przewody wychodzące do poszczególnych grup lamp podłącza się do zacisków L1 i L2 albo 1 i 2, zgodnie ze schematem producenta. Przewody N i PE pozostają połączone w puszce, poza mechanizmem.
Co zrobić, gdy instalacja jest stara?
W starszych instalacjach kolory mogą nie odpowiadać obecnym oznaczeniom, a w puszce może brakować przewodu ochronnego. Nie wolno rozpoznawać funkcji żyły wyłącznie na podstawie barwy. Potrzebny jest pomiar wykonany właściwym testerem, a przy niejasnym układzie pomoc elektryka.
W instalacji dwużyłowej przewód PE może nie występować. Nie dorabiaj połączenia ochronnego przez przypadkowe mostkowanie przewodów. Jeżeli pojedynczy włącznik ma izolowaną obudowę i nie ma zacisku PE, niewykorzystany przewód ochronny pozostawia się niepodłączony i zabezpiecza w puszce. Metalowa oprawa lub inny element wymagający ochrony musi zostać podłączony zgodnie z zasadami ochrony przeciwporażeniowej, dlatego w takiej sytuacji stara instalacja wymaga oceny fachowca.
Gdy światło nie działa albo miga, wyłącz zasilanie i sprawdź kolejno zaciski, ciągłość przewodu prowadzącego do lampy oraz poprawność połączeń w puszce. Nie dokręcaj przewodów przy włączonym obwodzie.
Przerwij montaż i wezwij elektryka, gdy występuje choć jedna z tych sytuacji:
- Nie potrafisz ustalić przewodu fazowego.
- Izolacja przewodów jest krucha, nadpalona albo uszkodzona.
- W puszce znajduje się nietypowy układ żył lub nieczytelne połączenia.
- Po włączeniu zasilania pojawia się iskrzenie, zapach spalenizny albo nagrzewanie mechanizmu.

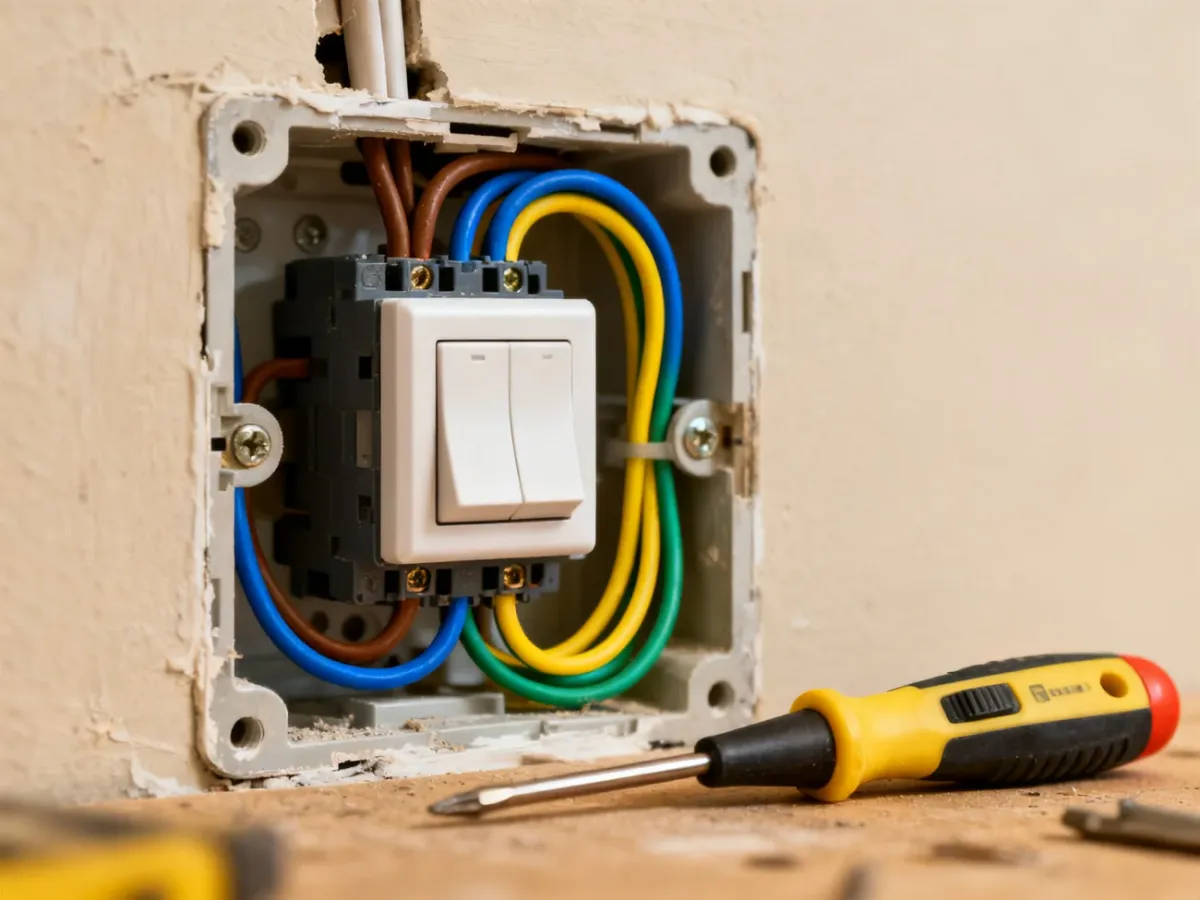

Czy włącznik jest zamontowany prawidłowo?
Po zakończeniu pracy sprawdź kilka rzeczy, zanim uznasz montaż za zakończony:
- Włącznik jest stabilny i ustawiony równo w puszce.
- Żadna żyła nie wysuwa się z zacisku.
- Nie ma odsłoniętej miedzi poza zaciskami ani luźnych przewodów.
- Klawisz działa płynnie, a światło włącza się i wyłącza bez migotania.
Prace przy instalacji elektrycznej mogą prowadzić do porażenia lub pożaru. Jeśli masz wątpliwości co do identyfikacji przewodów albo stanu instalacji, zleć montaż elektrykowi.
