Podłączenie włącznika światła jest możliwe przy wymianie istniejącego osprzętu, ale wymaga bezwzględnego odcięcia zasilania i sprawdzenia braku napięcia. Włącznik powinien przerywać przewód fazowy L, a nie neutralny N. Jeśli nie potrafisz pewnie rozpoznać przewodów, przerwij pracę i wezwij elektryka.
Przygotowanie do pracy
Przed rozpoczęciem wyłącz w rozdzielnicy wyłącznik nadprądowy odpowiedzialny za obwód oświetlenia. Nie wystarczy ustawić klawisza w pozycji „wyłączone”. Po odcięciu zasilania sprawdź próbnikiem napięcia przewody w puszce. Nie dotykaj żadnej żyły, dopóki nie potwierdzisz, że obwód jest nieaktywny.
Do wymiany pojedynczego włącznika przygotuj:
- próbnik napięcia do sprawdzenia braku napięcia,
- wkrętak płaski i krzyżowy dopasowany do śrub osprzętu,
- ściągacz izolacji lub odpowiednie narzędzie monterskie,
- małą poziomicę do ustawienia mechanizmu w puszce.
Nie pracuj pod napięciem. Jeśli bezpiecznik odłącza kilka obwodów, sprawdź wszystkie przewody znajdujące się w puszce. W jednej puszce mogą przebiegać żyły należące do różnych obwodów.

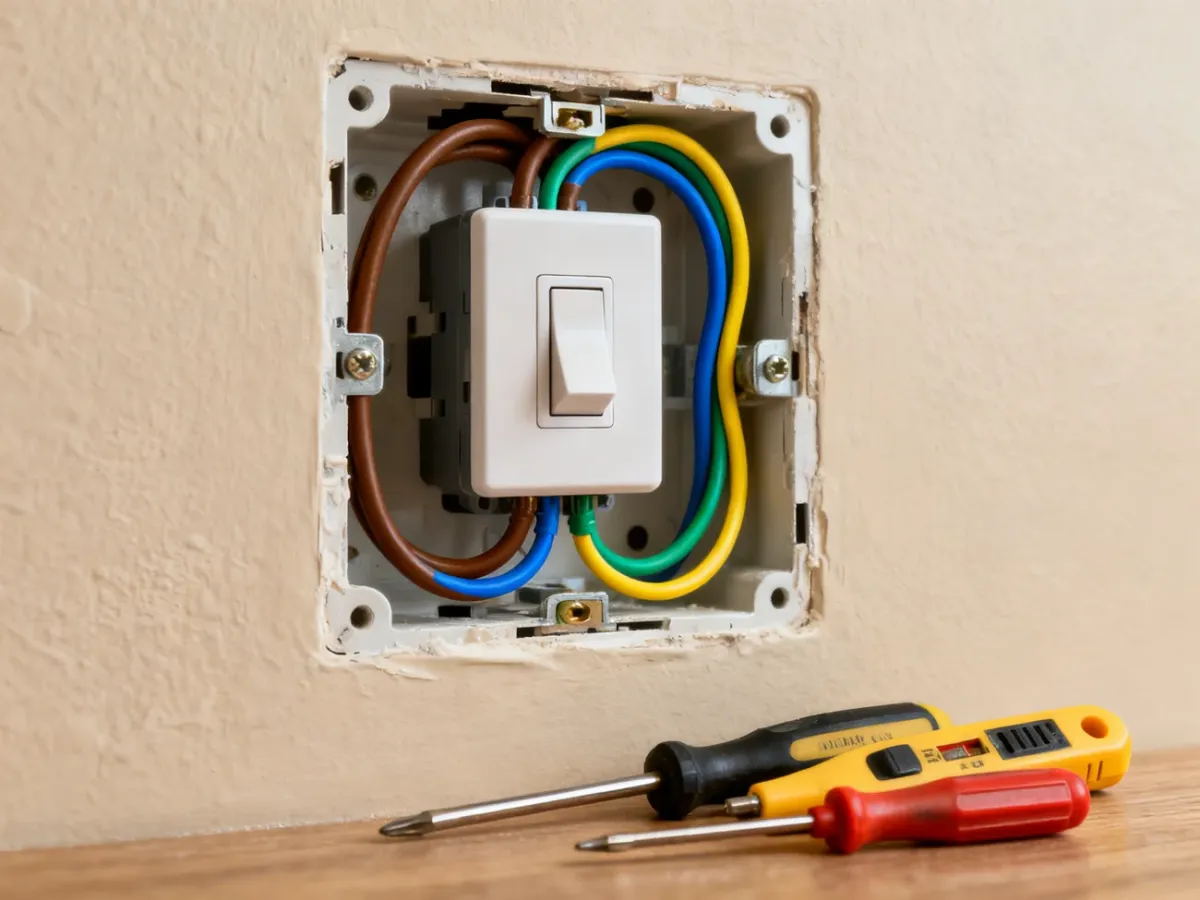

Jak rozpoznać przewody w puszce?
Kolory pomagają ustalić funkcję żył, ale w starszej lub wcześniej przerabianej instalacji nie wolno opierać się wyłącznie na barwie izolacji. Funkcję przewodu potwierdź oznaczeniami na starym osprzęcie, schematem nowego włącznika oraz pomiarem wykonanym odpowiednim przyrządem.
| Kolor przewodu | Oznaczenie | Funkcja |
|---|---|---|
| Brązowy, czarny lub szary | L | Przewód fazowy doprowadzający zasilanie |
| Niebieski | N | Przewód neutralny |
| Żółto-zielony | PE | Przewód ochronny |
W typowym obwodzie oświetleniowym przewód fazowy doprowadza napięcie do włącznika, a druga żyła wychodząca z jego zacisku prowadzi fazę przełączaną do lampy. Przewód neutralny zwykle nie jest podłączany do mechanizmu zwykłego łącznika. Przechodzi przez puszkę i łączy się bezpośrednio z przewodem neutralnym lampy. Tak samo przewód ochronny biegnie do oprawy lub pozostaje połączony w puszce, jeśli wymaga tego układ instalacji.
W instalacji dwuprzewodowej może nie być żyły PE. Nie próbuj szukać jej na siłę ani nie wykorzystuj do tego przypadkowego przewodu. Sprawdź stan puszki i osprzętu. Jeśli nie wiesz, które żyły są fazą zasilającą i przewodem powrotnym do lampy, potrzebna jest diagnoza elektryka.
Jak podłączyć włącznik światła krok po kroku?
Poniższa procedura dotyczy standardowego pojedynczego włącznika, czyli łącznika jednobiegunowego. Zawsze porównaj ją ze schematem dołączonym przez producenta, ponieważ układ zacisków może różnić się między modelami.
- Odłącz zasilanie – wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy i sprawdź próbnikiem, czy w puszce nie ma napięcia.
- Zdemontuj stary mechanizm – zdejmij klawisz i ramkę, odkręć element mocujący, wysuń włącznik z puszki i dopiero wtedy odłącz przewody. Przed rozłączeniem możesz zrobić zdjęcie układu, ale nie traktuj go jako zamiennika identyfikacji przewodów.
- Przygotuj końcówki – rozdziel żyły, sprawdź stan izolacji i usuń tylko tyle izolacji, ile wymaga zacisk. Miedziana część nie powinna wystawać poza zacisk.
- Podłącz przewód fazowy – żyłę doprowadzającą zasilanie umieść w zacisku oznaczonym L. Żyłę prowadzącą do lampy podłącz do zacisku wyjściowego, zwykle oznaczonego jako 1 albo L1. Włącznik ma rozłączać właśnie ten przewód fazowy.
- Podłącz pozostałe żyły zgodnie ze schematem – przewody N i PE nie trafiają do zwykłego mechanizmu, jeśli producent nie przewidział dla nich odpowiednich zacisków. Neutralny i ochronny pozostają połączone w puszce lub są prowadzone dalej do oprawy.
- Sprawdź połączenia – delikatnie pociągnij za każdą żyłę, aby upewnić się, że zacisk trzyma przewód. Nie zostawiaj luźnych drutów ani odsłoniętej miedzi.
- Umieść mechanizm w puszce – ułóż przewody tak, aby nie były ostro załamane, włóż włącznik do puszki i przykręć go bez nadmiernej siły.
- Wypoziomuj i zamontuj osprzęt – ustaw mechanizm poziomicą, dokręć mocowanie, a następnie załóż ramkę i klawisz.
Włącznik podwójny
Łącznik świecznikowy steruje dwiema grupami lamp. Przewód fazowy zasilający trafia do wspólnego zacisku oznaczonego L, a dwa przewody powrotne do lamp podłącza się do zacisków L1 i L2 albo 1 i 2. Przewody neutralne łączy się poza mechanizmem, zgodnie ze schematem obwodu. Nie zwieraj przypadkowo zacisków i nie zakładaj, że ich położenie jest takie samo w każdym modelu.
Łącznik schodowy wymaga innego układu przewodów i dwóch mechanizmów. Nie podłączaj go według instrukcji dla zwykłego włącznika pojedynczego.
Kontrola przed włączeniem zasilania
Zanim załączysz wyłącznik nadprądowy, sprawdź cały montaż:
- czy przewody są podłączone do zacisków zgodnie ze schematem producenta,
- czy śruby lub zaciski sprężynowe mocno trzymają żyły,
- czy odsłonięta miedź nie wystaje poza zaciski i przewody nie stykają się przypadkowo,
- czy mechanizm, ramka i klawisz są stabilne oraz prawidłowo wypoziomowane.
Po zamknięciu puszki włącz zasilanie i sprawdź działanie włącznika. Jeśli pojawi się iskrzenie, zapach spalenizny, nagrzewanie mechanizmu, zadziałanie zabezpieczenia albo światło działa nieprawidłowo, natychmiast odłącz obwód i nie używaj go do czasu sprawdzenia przez elektryka.
Prace przy instalacji elektrycznej mogą powodować ryzyko porażenia, pożaru i uszkodzenia urządzeń. W razie braku pewności co do oznaczeń przewodów, stanu instalacji lub sposobu podłączenia skorzystaj z pomocy wykwalifikowanego elektryka.
