Podłączenie wyłącznika różnicowoprądowego wymaga znajomości instalacji, dokumentacji producenta i uprawnień SEP. RCD chroni przed skutkami prądu upływowego, ale nie zastępuje wyłącznika nadprądowego. Kierunek zasilania – od góry lub od dołu – zawsze sprawdź w DTR konkretnego modelu. Po montażu konieczny jest test przyciskiem TEST oraz pomiar wykonany odpowiednim miernikiem.
Do czego służy wyłącznik różnicowoprądowy?
Wyłącznik różnicowoprądowy, oznaczany jako RCD, porównuje prąd wpływający do obwodu z prądem, który z niego wraca. W normalnych warunkach wartości te są równe. Gdy część prądu popłynie inną drogą, na przykład przez uszkodzoną izolację, obudowę urządzenia lub ciało człowieka, pojawia się prąd różnicowy. RCD wykrywa tę różnicę i odłącza zasilanie.
Wewnątrz aparatu znajduje się między innymi przekładnik Ferrantiego, który obejmuje przewody czynne przechodzące przez wyłącznik. Przewód ochronny PE nie przechodzi przez przekładnik RCD. Urządzenie nie chroni przed przeciążeniem ani zwarciem, dlatego w typowej instalacji współpracuje z wyłącznikiem nadprądowym. Alternatywą może być aparat RCBO, łączący funkcję ochrony różnicowoprądowej i nadprądowej.
Prace przy rozdzielnicy powinien wykonywać elektryk posiadający odpowiednie uprawnienia SEP. Samo odłączenie głównego wyłącznika nie wystarcza, jeśli nie potwierdzisz miernikiem braku napięcia we wszystkich punktach pracy.
Jaki typ RCD wybrać?
Dobór aparatu zależy od rodzaju instalacji, odbiorników i spodziewanych prądów upływu. W obwodach ochrony dodatkowej ludzi często stosuje się czułość 30 mA, ale nie jest to jedyny parametr. Trzeba uwzględnić także prąd znamionowy, liczbę torów oraz typ wykrywanych prądów różnicowych.
| Typ | Charakterystyka | Zastosowanie |
|---|---|---|
| AC | Wykrywa sinusoidalne prądy przemienne | Proste obwody z odbiornikami rezystancyjnymi, jeśli dokumentacja instalacji na to pozwala |
| A | Wykrywa prądy przemienne i pulsujące składowe stałe | Typowe instalacje domowe z elektroniką, AGD, zasilaczami i płytami indukcyjnymi |
| F | Rozszerzona odporność na zakłócenia i prądy występujące w części urządzeń z falownikami | Wybrane pralki, pompy ciepła i jednofazowe urządzenia z napędami regulowanymi |
| B | Rozpoznaje także określone prądy stałe i wyprostowane | Niektóre instalacje fotowoltaiczne, ładowarki pojazdów elektrycznych i układy przemysłowe |
Typ AC nie powinien być automatycznie traktowany jako zamiennik typu A. Nowoczesne urządzenia elektroniczne mogą generować prądy, których prostszy aparat nie wykryje w wymaganym zakresie. Ostateczny wybór należy oprzeć na projekcie, charakterystyce odbiorników i DTR urządzenia.
Jak przygotować się do montażu?
Przed rozpoczęciem pracy elektryk powinien ustalić układ sieci, przeznaczenie obwodów oraz sposób rozdzielenia przewodów neutralnych i ochronnych. Potrzebne wyposażenie obejmuje:
- certyfikowany miernik do sprawdzenia braku napięcia
- narzędzia z izolowanymi rękojeściami
- środki ochrony osobistej, odpowiednie do wykonywanej pracy
- tester RCD do pomiaru parametrów zadziałania
- schemat instalacji oraz dokumentację techniczną konkretnego aparatu
Zasilanie należy odłączyć, zabezpieczyć przed przypadkowym załączeniem i sprawdzić miernikiem. Nie pracuj w wilgotnym miejscu ani przy uszkodzonej rozdzielnicy. Jeśli instalacja jest stara, nieznana lub budzi wątpliwości, najpierw trzeba ocenić jej stan, a dopiero później planować montaż RCD.
Jak podłączyć wyłącznik różnicowoprądowy?
Poniższy opis przedstawia zasadę działania typowego układu, a nie uniwersalny schemat dla każdego aparatu. Zaciski, oznaczenia i dopuszczalny kierunek zasilania mogą się różnić. Zawsze nadrzędna jest instrukcja producenta umieszczona na obudowie lub w DTR.

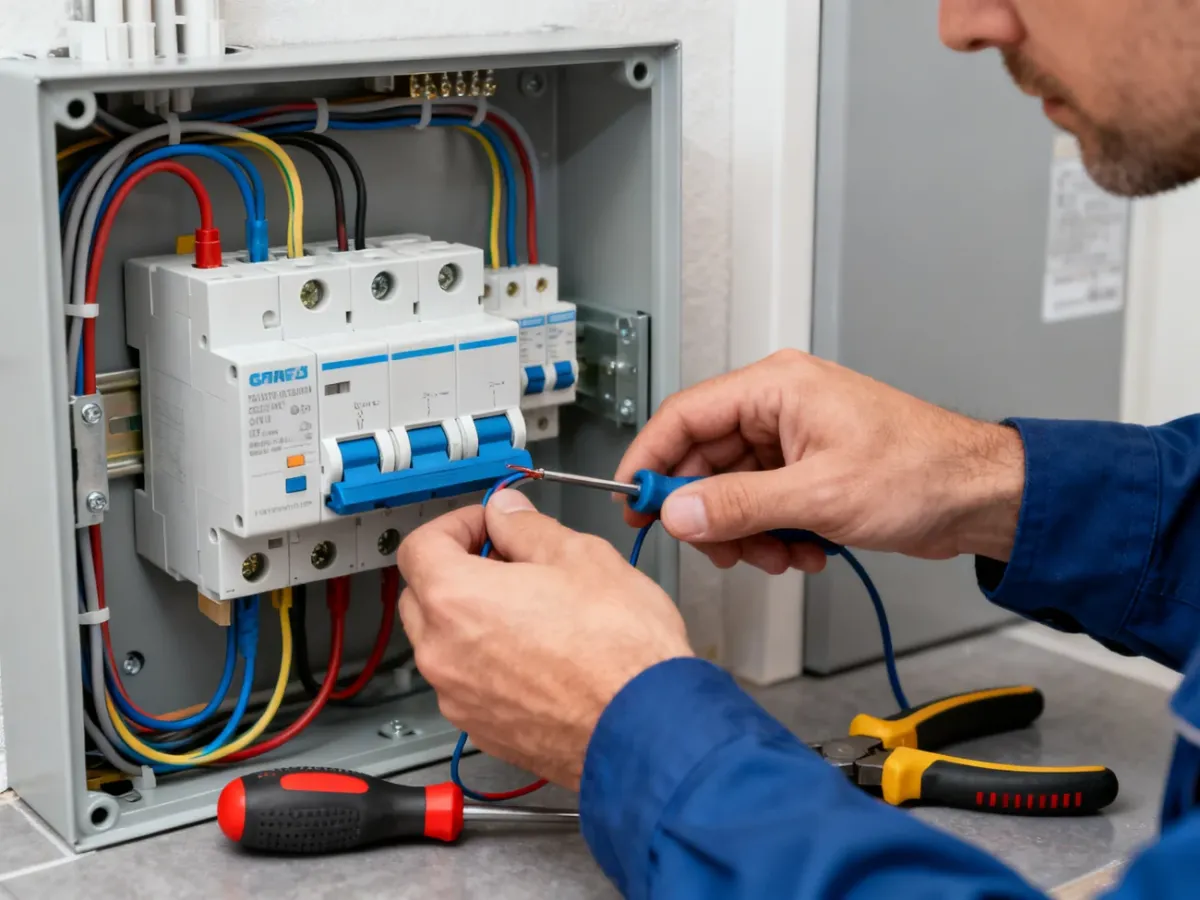

Układ jednofazowy
- Odłącz zasilanie główne, zabezpiecz miejsce pracy i potwierdź miernikiem brak napięcia.
- Zidentyfikuj przewody L, N i PE oraz sprawdź ich ciągłość i prawidłowe rozdzielenie.
- Przewody L i N przeprowadź przez odpowiednie tory RCD, zgodnie z oznaczeniami aparatu.
- Przewód PE poprowadź bezpośrednio do listwy ochronnej. Nie przepuszczaj go przez RCD.
- Z wyjścia RCD prowadź przewód fazowy do zabezpieczenia nadprądowego, a przewód neutralny do właściwej listwy N przypisanej do tego wyłącznika.
- Sprawdź moment dokręcenia zacisków zgodnie z DTR, oznacz przewody i wykonaj pomiary przed załączeniem zasilania.
Jeżeli jeden RCD zasila kilka obwodów, wszystkie przewody neutralne tych obwodów muszą trafić na właściwą, odseparowaną listwę N. Połączenie neutralnego z inną listwą lub z przewodem PE za RCD może powodować nieuzasadnione zadziałania albo zaburzyć ochronę.
Układ trójfazowy
W instalacji trójfazowej przez aparat przechodzą przewody L1, L2, L3 oraz N, o ile konkretny model jest przeznaczony do takiego układu. Przewód PE prowadzi się poza RCD, do listwy ochronnej. Każdą fazę po stronie odpływowej należy rozprowadzić zgodnie ze schematem i zabezpieczeniami obwodów. Trzeba też zadbać o właściwe rozłożenie obciążenia między fazy.
Zasilanie od góry czy od dołu?
Nie ma uniwersalnej zasady, że każdy RCD musi być zasilany wyłącznie od góry. W wielu współczesnych aparatach kierunek zasilania jest dopuszczony w obie strony, ale nie dotyczy to wszystkich modeli. Układy elektroniczne, obwód TEST lub konstrukcja styków mogą wymagać konkretnego sposobu przyłączenia.
W rozdzielnicach przyjęło się doprowadzać zasilanie od góry, a odpływ prowadzić dołem. Taki układ ułatwia odczyt schematu, późniejszy serwis i zachowanie jednolitego porządku. Jest to jednak dobra praktyka, a nie zamiennik wymagań producenta. Jeśli DTR wskazuje zasilanie od określonej strony, należy zastosować właśnie ten wariant.
Na jakie błędy zwrócić uwagę?
Najczęstsze problemy wynikają z pominięcia dokumentacji, nieprawidłowego prowadzenia przewodów albo złego doboru aparatu. Szczególnie niebezpieczne są:
- zamiana lub błędna identyfikacja przewodów L i N
- przeprowadzenie przewodu PE przez tor RCD
- połączenie przewodów N za RCD z inną listwą neutralną lub z PE
- brak zabezpieczenia nadprądowego przed RCD typu RCCB
- luźne zaciski, niezgodne przekroje przewodów lub brak kontroli momentu dokręcenia
- dobór typu AC do obwodu, w którym występuje nowoczesna elektronika
RCD nie zastąpi zabezpieczenia nadprądowego. Jego prąd znamionowy nie jest automatycznie zabezpieczeniem przewodów przed przeciążeniem. Nie należy też montować jednego aparatu bez analizy dla zbyt dużej liczby obwodów, ponieważ utrudnia to znalezienie przyczyny zadziałania.
Jak sprawdzić, czy RCD działa?
Przycisk TEST symuluje prąd różnicowy za pomocą wewnętrznego obwodu testowego. Jego zadziałanie jest podstawową kontrolą funkcjonalną, ale nie zastępuje pomiarów odbiorczych ani okresowych.
- Upewnij się, że instalacja jest załączona, a urządzenia, których wyłączenie może być problemem, są przygotowane na przerwę w zasilaniu.
- Naciśnij przycisk TEST zgodnie z instrukcją producenta.
- Sprawdź, czy dźwignia RCD przełączyła się w pozycję wyłączenia i czy chroniony obwód został odłączony.
- Jeśli aparat zadziałał, załącz go ponownie i zgłoś elektrykowi każdą nietypową reakcję.
Brak reakcji na TEST może oznaczać błędne podłączenie, brak napięcia w części obwodu, uszkodzenie aparatu albo problem z jego obwodem testowym. Nie wolno uznawać takiego RCD za sprawny. Elektryk powinien wykonać pomiar testerem, obejmujący między innymi prąd i czas zadziałania, a w instalacjach z kilkoma aparatami także ocenę selektywności.
Częstotliwość używania przycisku TEST należy przyjąć zgodnie z DTR i wymaganiami dotyczącymi danej instalacji. W wielu instrukcjach spotyka się kontrolę comiesięczną, natomiast zalecenia okresowych pomiarów zależą od rodzaju obiektu, warunków środowiskowych i obowiązujących procedur. Sam test przyciskiem nie potwierdza poprawności całej instalacji.
Najważniejsza zasada jest prosta: DTR konkretnego RCD ma pierwszeństwo przed zwyczajem montażowym. Jeśli nie masz uprawnień SEP, dokumentacji, pewności co do układu sieci lub możliwości wykonania pomiarów, nie modyfikuj rozdzielnicy samodzielnie. Zleć montaż i sprawdzenie elektrykowi.
