W jednofazowym układzie zasilania przez wyłącznik różnicowoprądowy muszą przechodzić przewody L i N. Przewód ochronny PE omija RCD i trafia bezpośrednio na szynę PE. Schemat ma charakter poglądowy, nie zastępuje projektu wykonawczego ani pomiarów, a prace w rozdzielnicy powinien wykonywać elektryk z wymaganymi kwalifikacjami.

Bezpieczeństwo przed podłączeniem różnicówki

RCD chroni przede wszystkim przed skutkami prądu upływowego i porażeniem. Nie zastępuje wyłącznika nadprądowego, który zabezpiecza obwód przed przeciążeniem i zwarciem. Oba elementy muszą być dobrane do konkretnej instalacji.

Nie wolno pracować pod napięciem. Przed rozpoczęciem czynności należy odłączyć zasilanie, zabezpieczyć je przed przypadkowym załączeniem i potwierdzić brak napięcia odpowiednim przyrządem. Sam wyłącznik główny nie zawsze gwarantuje, że wszystkie zaciski w rozdzielnicy są bezpieczne.

Szczególnej uwagi wymaga układ sieciowy. W starej instalacji TN-C przewód PEN pełni jednocześnie funkcję ochronną i neutralną. Nie należy podłączać RCD przed prawidłowym rozdziałem PEN na PE i N. Modernizacja takiej instalacji wymaga oceny całego układu, a nie tylko dołożenia aparatu w rozdzielnicy. W układach TN-S oraz TT sposób wykonania ochrony również musi wynikać z projektu i stanu faktycznego instalacji.

Jak przebiegają przewody L, N i PE przez RCD?

Różnicówka porównuje prąd wpływający do obwodu przewodem fazowym z prądem wracającym przewodem neutralnym. W prawidłowych warunkach wartości są równe. Jeżeli część prądu popłynie inną drogą, na przykład przez uszkodzoną izolację lub ciało człowieka, powstaje prąd różnicowy i RCD odłącza zasilanie.

Przewód Oznaczenie Rola w obwodzie RCD
Fazowy L Przechodzi przez tor fazowy RCD.
Neutralny N Przechodzi przez tor neutralny RCD.
Ochronny PE Omija RCD i jest prowadzony na szynę PE.

Ideowy schemat można zapisać następująco:

L zasilania → zacisk L RCD → wyłącznik nadprądowy lub obwód odbiorczy
N zasilania → zacisk N RCD → listwa N za RCD → obwód odbiorczy
PE zasilania → szyna PE → przewody ochronne odbiorów

Należy stosować oznaczenia zacisków znajdujące się na konkretnym aparacie, ponieważ układ wejść i wyjść może zależeć od producenta. Najważniejsza zasada pozostaje stała: za RCD przewód N nie może być połączony z PE. Takie połączenie powoduje nieprawidłowe działanie i może prowadzić do samoczynnego wyzwalania albo utraty wymaganej ochrony.

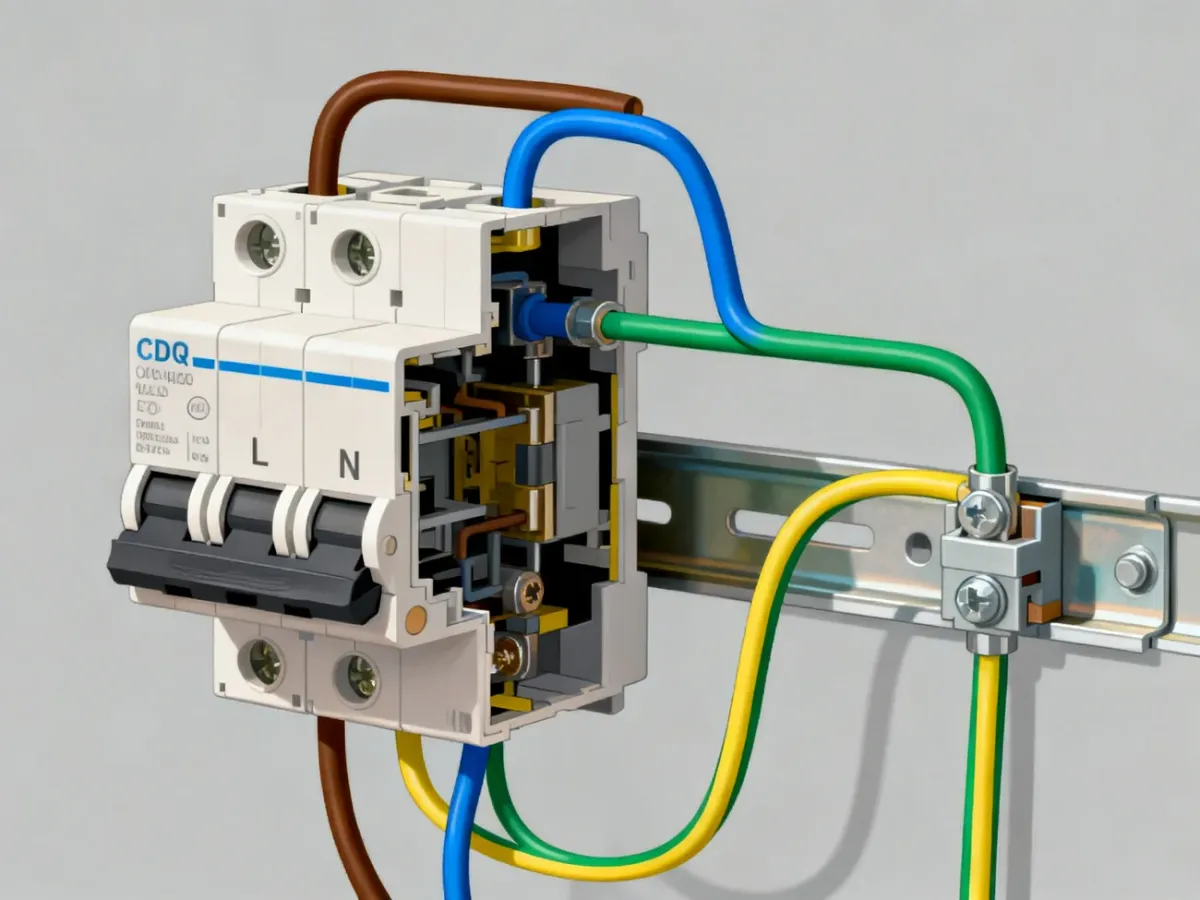

Schematyczny widok rozdzielnicy z przewodami L i N przechodzącymi przez RCD oraz przewodem PE podłączonym do szyny ochronnej

Podłączenie RCD 1-fazowego krok po kroku

Poniższa kolejność opisuje zasadę montażu, ale nie zastępuje dokumentacji konkretnej instalacji ani instrukcji producenta:

  1. Odłącz zasilanie rozdzielnicy, zabezpiecz je przed przypadkowym włączeniem i sprawdź brak napięcia.
  2. Ustal układ sieciowy oraz sposób rozdziału przewodów. Nie zakładaj, że kolor izolacji samodzielnie potwierdza funkcję przewodu.
  3. Sprawdź oznaczenia na obudowie RCD i przygotuj przewody o właściwym przekroju. Końce przewodów linkowych należy zakończyć odpowiednio dobranymi tulejkami, zaciśniętymi właściwym narzędziem.
  4. Podłącz przewód L oraz przewód N do odpowiednich zacisków wejściowych RCD, zgodnie ze schematem aparatu.
  5. Poprowadź przewód PE obok RCD bezpośrednio na szynę ochronną. Nie wolno wpinać go w tor różnicówki ani łączyć z listwą N za urządzeniem.
  6. Podłącz przewody wyjściowe do obwodów i wyłączników nadprądowych zgodnie z projektem. RCD nie powinien zasilać przypadkowo dobranej liczby obwodów.
  7. Sprawdź moment dokręcenia zacisków zgodnie z instrukcją producenta, zamknij osłony i wykonaj wymagane pomiary ochronne.
  8. Po bezpiecznym załączeniu zasilania użyj przycisku „T”. RCD powinien odłączyć zasilanie. Jeśli test nie działa, aparat lub instalacja wymagają sprawdzenia przez elektryka.

Najczęstsze błędy i przyczyny wyzwalania

Samoczynne zadziałanie RCD nie oznacza automatycznie uszkodzenia aparatu. Przyczyną może być odbiornik, wilgoć, uszkodzona izolacja albo błąd w rozdzielnicy. Najczęściej problem wynika z jednego z poniższych błędów:

  • Połączenie N z PE za RCD – prąd wraca wtedy częściowo poza torem neutralnym monitorowanym przez aparat.
  • Przełożenie tylko przewodu L przez RCD – przewód N również musi przejść przez przekładnik różnicówki.
  • Zastosowanie typu AC przy odbiornikach wymagających typu A – dobór zależy od charakteru obciążenia i urządzeń elektronicznych.
  • Podłączenie zbyt wielu obwodów do jednego RCD – sumujące się prądy upływu mogą powodować nieuzasadnione wyłączenia i utrudniać znalezienie usterki.
  • Brak tulejek na przewodach linkowych – luźne lub uszkodzone żyły zwiększają ryzyko przegrzania i złego kontaktu.

RCD typu A jest często stosowany przy współczesnych odbiornikach, lecz ostateczny wybór zależy od projektu, instrukcji urządzeń i warunków instalacji. Nie należy traktować rodzaju RCD jako zamiennika poprawnego wykonania przewodów ochronnych.

Lista kontrolna przed włączeniem zasilania

Przed przekazaniem instalacji do użytkowania elektryk powinien potwierdzić następujące punkty:

  • Przewody L i N przechodzą przez właściwe tory RCD.
  • Przewód PE omija różnicówkę i jest połączony z szyną ochronną.
  • Za RCD nie ma żadnego połączenia przewodu N z PE.
  • Końcówki przewodów linkowych są prawidłowo zakończone tulejkami.
  • Zaciski są dokręcone zgodnie z wymaganiami producenta.
  • Układ sieciowy oraz rozdział przewodów są zgodne z projektem.
  • Przycisk „T” powoduje zadziałanie RCD, a instalacja ma wykonane wymagane pomiary.

Artykuł nie stanowi porady technicznej ani instrukcji wykonania instalacji elektrycznej. Prace przy rozdzielnicy i pomiary ochronne powinny być wykonywane przez osobę posiadającą wymagane kwalifikacje elektryczne, zgodnie z dokumentacją instalacji, instrukcją producenta oraz aktualnymi wymaganiami technicznymi.
