Schemat różnicówki jednofazowej – jak poprawnie podłączyć?

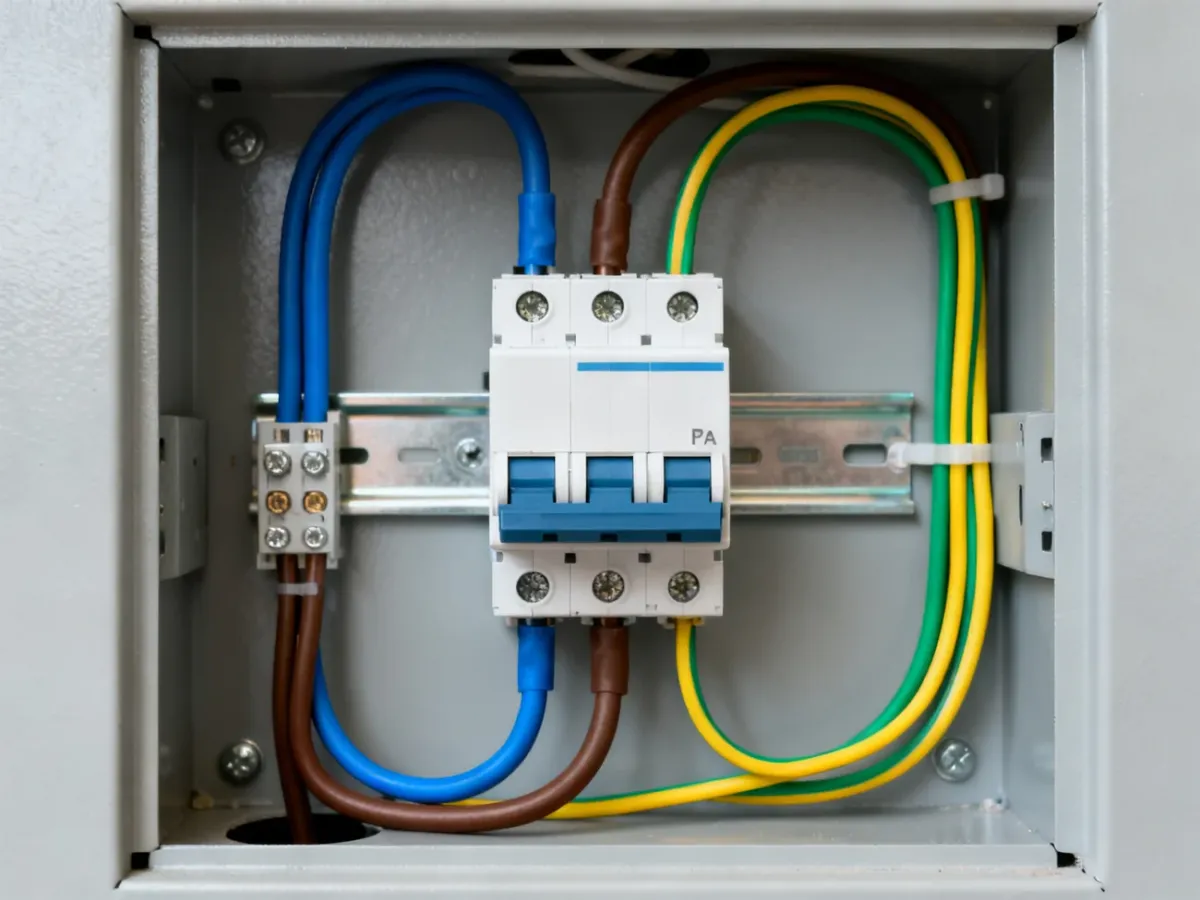

W jednofazowym układzie przez wyłącznik różnicowoprądowy prowadzi się przewód fazowy L oraz neutralny N. Przewód ochronny PE nie przechodzi przez RCD, lecz trafia bezpośrednio na szynę PE. Montaż w rozdzielnicy może wykonywać wyłącznie osoba z odpowiednimi kwalifikacjami, w tym uprawnieniami SEP. Poniższy schemat ma charakter uproszczony i edukacyjny.

Jak działa różnicówka jednofazowa?

Różnicówka, czyli wyłącznik różnicowoprądowy RCD, porównuje prąd wpływający do obwodu przewodem fazowym z prądem wracającym przewodem neutralnym. Wykorzystuje do tego przekładnik sumujący. Gdy obie wartości są takie same, aparat pozostaje załączony.

Jeżeli część prądu popłynie inną drogą, na przykład przez uszkodzoną izolację, obudowę urządzenia lub ciało człowieka, powstaje prąd różnicowy. Po przekroczeniu progu zadziałania RCD odłącza zasilanie. W instalacjach domowych często stosuje się czułość 30 mA, ale konkretny dobór zależy od projektu i warunków instalacji.

Przez przekładnik przechodzą wyłącznie przewody robocze, czyli L i N. Żyła PE jest przewodem ochronnym i musi zostać podłączona do szyny ochronnej w rozdzielnicy. Wprowadzenie PE przez RCD zaburzyłoby pomiar i mogłoby powodować nieprawidłowe zadziałania. Nie wolno też łączyć przewodu N z PE za wyłącznikiem różnicowoprądowym.

RCD nie zastępuje wyłącznika nadprądowego. Różnicówka reaguje na prądy upływowe, natomiast wyłącznik nadprądowy chroni przewody i instalację przed przeciążeniem oraz zwarciem. Oba aparaty muszą być dobrane do konkretnego obwodu.

Schemat różnicówki jednofazowej

W uproszczonym układzie przewody robocze zasilania trafiają na zaciski wejściowe RCD. Z zacisków wyjściowych przewody L i N są prowadzone do chronionego obwodu, przy czym przewód fazowy zwykle przechodzi jeszcze przez wyłącznik nadprądowy. Przewód PE omija różnicówkę i biegnie bezpośrednio do szyny PE.

Schemat ideowy można zapisać następująco:

zasilanie L + N → RCD → wyłącznik nadprądowy w torze L → odbiornik

zasilanie PE → szyna PE → zacisk ochronny odbiornika

Dokładne położenie zacisków, sposób zasilania od góry lub od dołu oraz dopuszczalny sposób łączenia przewodów trzeba sprawdzić na oznaczeniach konkretnego aparatu i w instrukcji producenta.

Jak podłączyć RCD krok po kroku?

Poniższa kolejność opisuje zasadę organizacji połączeń, a nie instrukcję samodzielnej pracy przy czynnej instalacji. Przed rozpoczęciem elektryk musi rozpoznać układ sieci, sprawdzić stan przewodów i potwierdzić brak napięcia odpowiednim przyrządem.

1. Odłącz zasilanie – wyłącz zabezpieczenie główne, zabezpiecz miejsce pracy przed przypadkowym załączeniem i potwierdź brak napięcia.
2. Przygotuj aparat – zamontuj RCD na szynie DIN i sprawdź jego oznaczenia, prąd znamionowy, czułość oraz typ.
3. Podłącz wejście – doprowadź przewód L i przewód N do odpowiednich zacisków wejściowych opisanych na obudowie.
4. Podłącz wyjście – z zacisków wyjściowych wyprowadź L do wyłącznika nadprądowego, a N do właściwej listwy neutralnej obsługującej wyłącznie obwody za tym RCD.
5. Poprowadź PE osobno – przewód ochronny podłącz bezpośrednio do szyny PE, bez przeprowadzania go przez różnicówkę.
6. Sprawdź połączenia – skontroluj moment dokręcenia zacisków zgodnie z instrukcją producenta, ciągłość przewodów ochronnych i rozdzielenie listw N oraz PE.
7. Wykonaj pomiary – po zakończeniu prac elektryk powinien przeprowadzić wymagane pomiary ochronne i sprawdzić działanie RCD przyciskiem TEST.

Przycisk TEST symuluje prąd różnicowy. Po jego naciśnięciu wyłącznik powinien odłączyć chroniony obwód. Test należy wykonywać z częstotliwością wskazaną przez producenta, często raz w miesiącu. Brak zadziałania oznacza konieczność wyłączenia aparatu z eksploatacji i zlecenia diagnostyki.

Przed przywróceniem zasilania elektryk powinien potwierdzić następujące elementy:

• Przewody L i N przechodzą przez właściwe tory RCD.
• Przewód PE jest podłączony do szyny ochronnej i nie przechodzi przez różnicówkę.
• Za RCD nie ma połączenia przewodu N z PE.
• Zaciski są dokręcone, a przewody nie są uszkodzone.
• Przycisk TEST powoduje prawidłowe zadziałanie aparatu.

Jaki typ różnicówki wybrać?

Typ RCD dobiera się do rodzaju odbiorników. W nowych instalacjach domowych obecność zasilaczy impulsowych, elektroniki i przetwornic sprawia, że typ A jest często bardziej właściwy niż typ AC. Ostateczna decyzja powinna wynikać z projektu oraz instrukcji urządzeń.

Najczęstsze błędy montażowe

Nieprawidłowe działanie RCD zwykle wynika z błędu w instalacji, złego doboru aparatu albo uszkodzenia odbiornika. Najczęściej spotyka się następujące sytuacje:

• Przeprowadzenie PE przez RCD – powoduje błędny pomiar i może prowadzić do natychmiastowego wyzwalania aparatu.
• Połączenie N z PE za RCD – prąd wraca inną drogą niż przez przekładnik sumujący, więc wyłącznik może zadziałać.
• Brak wyłącznika nadprądowego – sam RCD nie chroni przewodów przed zwarciem ani przeciążeniem.
• Zbyt wiele obwodów pod jednym RCD – suma naturalnych prądów upływu może powodować częste wyłączenia i utrudniać znalezienie usterki.
• Brak testów i pomiarów – sprawna dźwignia nie potwierdza pełnej sprawności ochrony różnicowoprądowej.

RCD może zadziałać także z powodu wilgoci, uszkodzonego urządzenia lub izolacji przewodów. Nie należy omijać zabezpieczenia ani wielokrotnie załączać go bez ustalenia przyczyny. Montaż, pomiary i usuwanie usterek powinien wykonać elektryk z uprawnieniami SEP, zgodnie z dokumentacją urządzenia oraz wymaganiami właściwymi dla instalacji, w tym PN-HD 60364.

---

Prace przy rozdzielnicy elektrycznej mogą powodować bezpośrednie zagrożenie zdrowia i życia. Artykuł ma charakter informacyjny, nie zastępuje projektu, pomiarów ani wykonania przez osobę z odpowiednimi kwalifikacjami.
