Wyłącznik różnicowoprądowy (RCD) porównuje prąd wpływający przewodem fazowym L z prądem wracającym przewodem neutralnym N. Gdy część prądu odpływa inną drogą, na przykład przez uszkodzoną izolację lub ciało człowieka do ziemi, aparat wykrywa różnicę i odłącza obwód. Przewód ochronny PE nie przechodzi przez RCD, a sam wyłącznik nie zastępuje zabezpieczenia nadprądowego. Montaż i pomiary w rozdzielnicy należy powierzyć osobie z wymaganymi kwalifikacjami SEP.
Jak działa wyłącznik różnicowoprądowy?
W zwykłym obwodzie jednofazowym prąd płynie przewodem L do odbiornika, a następnie wraca przewodem N. Jeżeli oba prądy mają taką samą wartość, ich suma jest równa zeru i RCD pozostaje załączony.

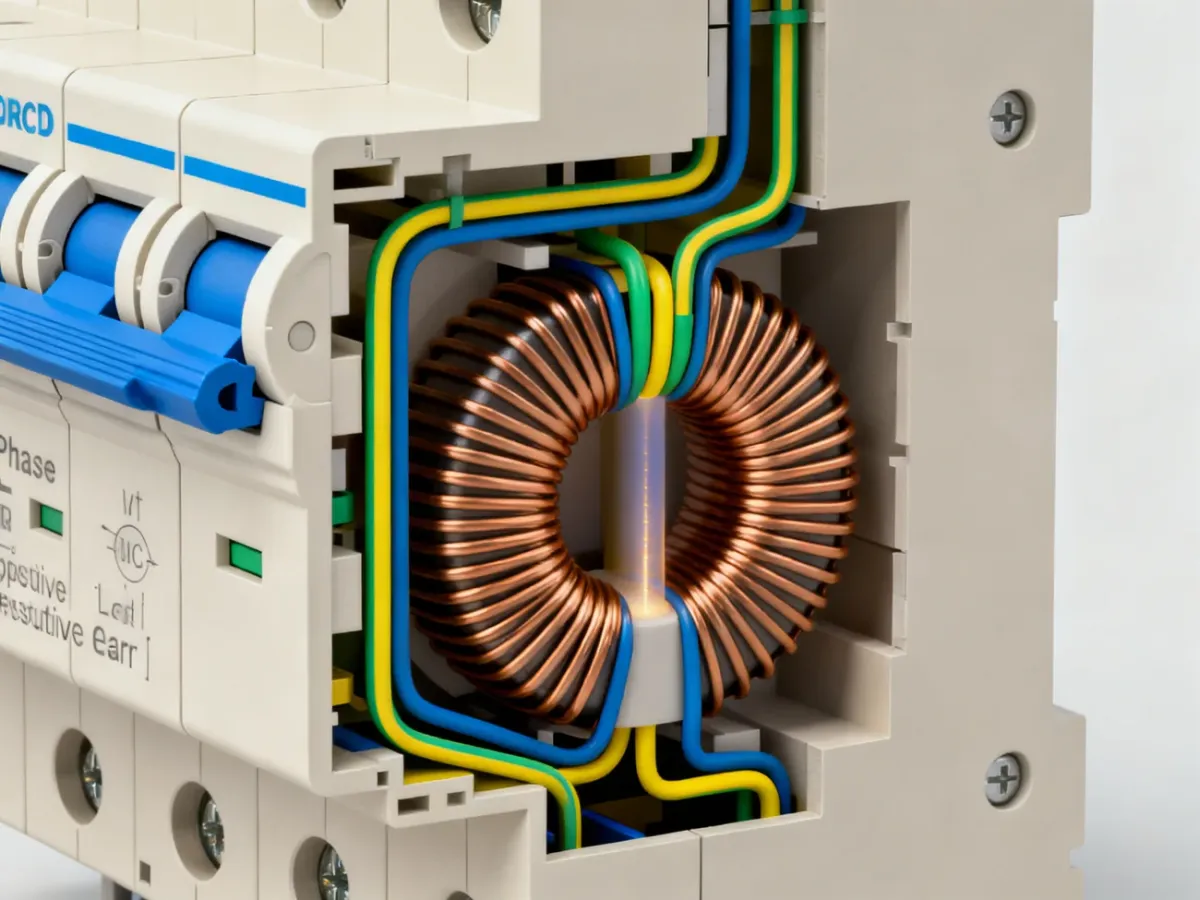

Przewody robocze przechodzą przez toroidalny przekładnik sumujący znajdujący się wewnątrz aparatu. W stanie normalnym pola magnetyczne wywołane przez prąd w L i N wzajemnie się kompensują. Gdy część prądu popłynie do ziemi, na przykład przez obudowę urządzenia i przewód PE, bilans przestaje być zerowy. Powstaje prąd różnicowy, który uruchamia mechanizm wyzwalający i rozłącza styki.
Prąd może odpłynąć także przez człowieka dotykającego uszkodzonego odbiornika. RCD ogranicza czas trwania takiego zdarzenia, ale nie zapewnia ochrony w każdej sytuacji. Nie zadziała wtedy, gdy prąd przepływa wyłącznie między przewodami roboczymi L i N, bez odpływu poza monitorowany obwód.
Wyłącznik różnicowoprądowy – schemat podłączenia
W typowym układzie jednofazowym przewód L oraz przewód N zasilające obwód przeprowadza się przez odpowiednie tory RCD, zgodnie z oznaczeniami na jego obudowie. Za aparatem przewód N trafia na osobną listwę neutralną przypisaną do tego RCD, a stamtąd do chronionych obwodów. Nie wolno łączyć go z przewodami N należącymi do innych różnicówek ani z przewodem PE.
Przewód PE prowadzi się z pominięciem RCD, bezpośrednio na szynę ochronną i dalej do zacisków ochronnych odbiorników. Taka separacja wynika z zasady pomiaru. RCD ma wykryć prąd, który opuszcza obwód L–N. Włączenie PE w tor pomiarowy zaburzyłoby działanie układu.
Za RCD umieszcza się zwykle wyłączniki nadprądowe MCB, które chronią poszczególne obwody przed przeciążeniem i zwarciem. RCD oraz MCB pełnią różne funkcje. W niektórych instalacjach stosuje się aparat RCBO, łączący ochronę różnicowoprądową i nadprądową w jednym module.
Dokładny sposób podłączenia zależy od modelu, liczby biegunów, układu sieci i instrukcji producenta. W aparatach trójfazowych trzeba przeprowadzić przez RCD wszystkie przewody robocze objęte ochroną, czyli odpowiednie fazy oraz N. Przewód PE nadal omija aparat. Kolejność faz i sposób podłączenia obwodu testowego mogą różnić się między producentami, dlatego nie należy przenosić schematu z jednego urządzenia na inne.
Podłączenie wykonuje się w następującej kolejności, ale poniższe etapy nie zastępują projektu, pomiarów ani pracy elektryka:
- Odłączenie zasilania – wyłącz zasilanie główne i sprawdź brak napięcia odpowiednim miernikiem.
- Przygotowanie przewodów – rozpoznaj L, N i PE, sprawdź ich ciągłość oraz stan izolacji.
- Wpięcie L i N – podłącz przewody do zacisków wskazanych na aparacie, zachowując właściwy tor neutralny za RCD.
- Weryfikacja PE – poprowadź przewód ochronny na szynę PE z pominięciem wyłącznika różnicowoprądowego.
- Test i pomiary – po zakończeniu prac wykonaj wymagane pomiary, załącz aparat i sprawdź przycisk testowy zgodnie z instrukcją.
Jak dobrać typ i parametry RCD?
W instalacjach domowych najczęściej wybiera się RCD typu A, ponieważ współpracuje z urządzeniami zawierającymi zasilacze, prostowniki i układy elektroniczne. Typ AC reaguje na sinusoidalny prąd przemienny, ale jego zastosowanie jest bardziej ograniczone przy współczesnych odbiornikach.
| Typ | Zastosowanie | Charakterystyka |
|---|---|---|
| AC | Proste obwody z odbiornikami liniowymi | Wykrywa sinusoidalny prąd przemienny |
| A | Domowe AGD, elektronika, zasilacze | Wykrywa prąd przemienny i pulsujący |
| F | Wybrane urządzenia z napędami o zmiennej częstotliwości | Rozszerzona reakcja na prądy przemienne i pulsujące |
| B | Falowniki, instalacje specjalistyczne i przemysłowe | Reaguje także na określone prądy stałe i wygładzone |
Do ochrony uzupełniającej ludzi w wielu obwodach stosuje się czułość 30 mA. Nie oznacza to, że aparat wyłączy się zawsze dokładnie przy tej wartości. Rzeczywisty próg i czas zadziałania wynikają z parametrów urządzenia oraz warunków określonych w jego dokumentacji.
Prąd znamionowy RCD, na przykład 25 A, 40 A lub 63 A, musi być dobrany do obciążenia obwodu i współpracy z zabezpieczeniem nadprądowym. Nie jest to wartość, która sama ogranicza prąd zwarciowy. Przy wyborze trzeba sprawdzić także liczbę biegunów, napięcie znamionowe, zdolność zwarciową, sposób zasilania oraz wymagania producenta.
Najczęstsze błędy przy montażu
Nieprawidłowe prowadzenie przewodu neutralnego jest częstą przyczyną samoczynnego wyzwalania RCD albo braku prawidłowej ochrony. Szczególną uwagę zwróć na następujące sytuacje:
- Połączenie N za RCD z neutralnym innego obwodu – prąd wraca wtedy poza właściwym torem pomiarowym i aparat może wyzwalać bez oczywistego uszkodzenia odbiornika.
- Połączenie N z PE za RCD – takie połączenie powoduje przepływ części prądu poza przewodem neutralnym i jest błędem w układzie z rozdzielonymi przewodami.
- Przeprowadzenie PE przez aparat – przewód ochronny powinien omijać RCD i być przyłączony do szyny PE.
- Zamiana zacisków lub pominięcie toru N – należy korzystać z oznaczeń na obudowie, ponieważ układ zacisków i obwodu testowego zależy od modelu.
- Zbyt wiele obwodów pod jednym RCD – sumujące się prądy upływu utrudniają lokalizację usterki i mogą powodować niepożądane wyłączenia.
- Niewłaściwe dokręcenie zacisków – zbyt luźne połączenie może się nagrzewać, a zbyt mocne może uszkodzić zacisk. Moment dokręcania należy przyjąć z instrukcji producenta.
Kontrola i testowanie wyłącznika
Przed pierwszym załączeniem zasilania osoba wykonująca pomiary powinna sprawdzić podstawowe elementy instalacji. Lista kontrolna obejmuje:
- Sprawdzenie dokręcenia zacisków zgodnie z dokumentacją aparatu.
- Weryfikację, czy przewody L i N przechodzą przez właściwe tory RCD.
- Potwierdzenie, że przewód PE omija wyłącznik i jest połączony z szyną ochronną.
- Sprawdzenie, czy przewody N poszczególnych obwodów nie są połączone za RCD z innymi listwami neutralnymi.
- Wykonanie pomiarów ochronnych przed przekazaniem instalacji do użytkowania.
- Naciśnięcie przycisku „T” zgodnie z zaleceniem producenta, zwykle raz w miesiącu.
Przycisk „T” uruchamia wewnętrzny obwód testowy, który sztucznie tworzy prąd różnicowy. Jeżeli RCD nie odłączy zasilania, należy wyłączyć instalację i zlecić sprawdzenie osobie posiadającej odpowiednie kwalifikacje. Sam test przyciskiem nie zastępuje pomiaru czasu i prądu zadziałania.
Najważniejsza zasada schematu jest prosta: L i N przechodzą przez właściwe tory RCD, PE przechodzi obok, a neutralne przewody za aparatem pozostają odseparowane od innych obwodów. Dobór typu, czułości i prądu znamionowego powinien wynikać z projektu oraz charakteru odbiorników, a montaż i pomiary należy powierzyć wykwalifikowanemu elektrykowi.
Prace przy instalacji elektrycznej mogą bezpośrednio zagrażać zdrowiu i życiu. Artykuł ma charakter informacyjny i nie zastępuje projektu, instrukcji producenta, pomiarów ani wykonania przez osobę posiadającą wymagane kwalifikacje SEP.
